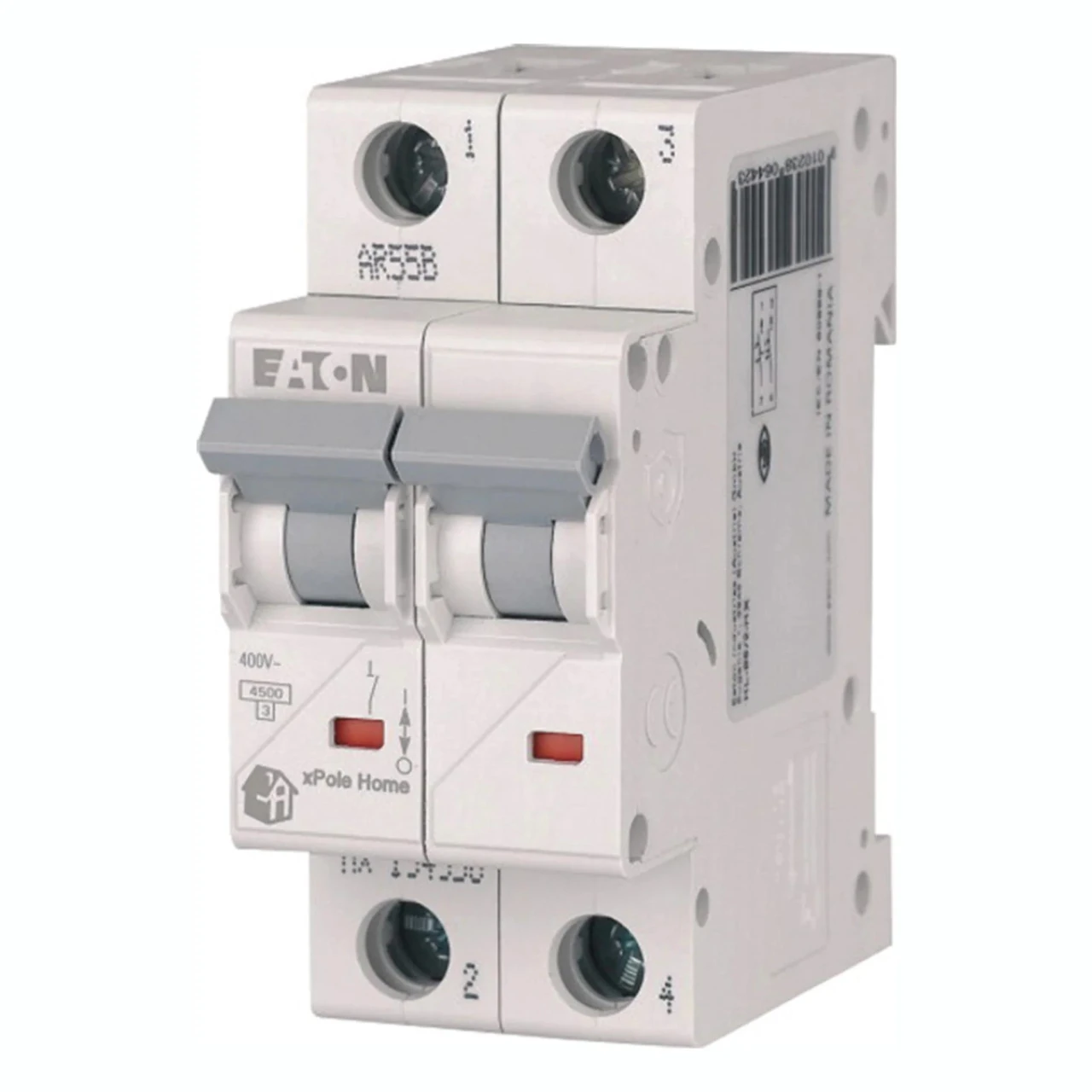

Модульный автоматический выключатель 2С16 — это компактное двухполюсное устройство номиналом 16 А с характеристикой C, которое устанавливают на DIN-рейку в электрощитке. Он проводит ток в штатном режиме и мгновенно или с небольшой задержкой разрывает цепь при перегрузке или коротком замыкании. В большинстве российских квартир и частных домов именно такие автоматы стоят на линиях освещения, розеточных группах и бытовой технике средней мощности.
Он сочетает тепловой и электромагнитный механизмы защиты, соответствует современным требованиям ГОСТ Р 50345 и обеспечивает базовый уровень безопасности электросети. Для новичков это простой «страж» щитка, а для специалистов — элемент селективной защиты с чётко заданными времятоковыми характеристиками, классом токоограничения и механической износостойкостью до 20 000 циклов.
2С16 маркируют почти все ведущие производители модульной аппаратуры — от бюджетных серий ВА47-63 до более точных аналогов. Номинал 16 А идеально подходит к медному кабелю сечением 2,5 мм², а кривая C позволяет выдерживать умеренные пусковые токи без ложных срабатываний. Двухполюсное исполнение гарантирует полное размыкание фазы и нуля, что критически важно в сетях с разными системами заземления.
Конструкция и основные элементы 2С16
Внутри пластмассового корпуса, не поддерживающего горение, расположены подвижные и неподвижные контакты, дугогасительная камера, биметаллическая пластина теплового расцепителя и электромагнитный соленоид. Клеммы обычно рассчитаны на медные проводники от 1 до 6 мм² с моментом затяжки 2,0–2,5 Н·м.
Пластик корпуса выдерживает температуру в определённых пределах, а механизм имеет фиксированное положение рычага «включено/выключено». Некоторые модели дополнительно оснащены индикатором положения контактов. Всё это размещается в стандартном модуле шириной 17,5 мм (один модуль на полюс).
Как работает автоматический выключатель 2С16: два независимых механизма защиты
Тепловая защита реагирует на длительное превышение тока. Биметаллическая пластина нагревается от тока нагрузки, изгибается и толкает механизм отключения. При 1,13 номинала (около 18 А) пластина не должна согнуться в течение часа, а при 1,45 номинала (23,2 А) отключение происходит менее чем за час. Это защищает кабель от перегрева при постоянном превышении мощности — например, когда к одной линии подключили несколько мощных приборов.
Электромагнитный расцепитель срабатывает мгновенно при коротком замыкании. Ток в соленоиде создаёт магнитное поле, которое втягивает сердечник и размыкает контакты за доли секунды. Для кривой C это происходит при токе от 5 до 10 номиналов — то есть между 80 и 160 А. Такая задержка позволяет пережить кратковременные пуски двигателей пылесоса или холодильника, но надёжно реагирует на реальное замыкание.
Дугогасительная камера с металлическими пластинами быстро гасит дугу, возникающую при размыкании, снижая износ контактов и повышая коммутационную способность до 4,5–6 кА в зависимости от конкретной модели.
Технические характеристики типового 2С16
Вот сводная таблица основных параметров (данные обобщены по документации серий ВА47-63 и аналогичных):
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальный ток (In) | 16 А | Максимальный длительный ток без нагрева |
| Количество полюсов | 2P | Фаза + ноль, полное размыкание |
| Характеристика срабатывания | C | 5–10 × In (электромагнитный) |
| Номинальная коммутационная способность (Icn) | 4,5 или 6 кА | Зависит от модели; лучше выбирать 6 кА |
| Номинальное напряжение | 230/400 В AC | 50/60 Гц |
| Механическая износостойкость | 20 000 циклов | Без нагрузки |
| Электрическая износостойкость | около 10 000 циклов | С номинальным током |
| Класс токоограничения | 3 (часто) | Лучший, минимизирует энергию КЗ |
| Степень защиты | IP20 | В щитке |
Эти цифры подтверждаются документацией производителей и национальными стандартами. При температуре в щитке выше 30 °C номинальный ток требует снижения с помощью поправочного коэффициента — это важно учитывать в плотных шкафах.
Для каких линий идеально подходит 2С16
Кривая C и номинал 16 А делают устройство универсальным для большинства бытовых линий. Типичные сценарии: группы розеток в комнатах (кроме мощной техники), освещение с LED-драйверами и трансформаторами, отдельные линии на бойлер небольшой мощности, вытяжки, посудомоечные машины среднего класса.
Для кухонных розеток с электрочайником, микроволновкой и духовкой лучше ставить 20–25 А или отдельный автомат на каждую мощную точку. На линию кондиционера или бойлера 2–3 кВт часто выбирают 16 А C, если кабель позволяет. В гараже или мастерской 2С16 хорошо защищает станки с умеренным пусковым током.
Сравнение кривых B, C и D — почему именно C для большинства случаев
| Кривая | Кратность электромагнитного срабатывания | Когда выбирать | Риск ложного отключения |
|---|---|---|---|
| B | 3–5 × In | Чисто резистивная нагрузка (освещение, обогреватели) | Высокий при пуске двигателей |
| C | 5–10 × In | Универсальная: розетки, освещение, двигатели малой мощности | Низкий в быту |
| D | 10–20 × In | Мощные двигатели, трансформаторы, сварка | Минимальный, но менее чувствительный к КЗ |
Для обычной квартиры или дома кривая C даёт лучший баланс между чувствительностью и устойчивостью к пусковым токам. B чаще ставят на чистое освещение, D — в производственных помещениях.
Как правильно выбрать и установить 2С16
Начните с расчёта тока нагрузки. Сложите мощность всех приборов на линии, разделите на 220 В и добавьте 20–30 % запаса. Если получилось до 14–15 А — смело берите 16 А. Обязательно проверьте сечение кабеля: для 16 А медь минимум 2,5 мм² (лучше 4 мм² на длинных линиях).
Установку выполняют на DIN-рейку. Фазу обычно заводят сверху, ноль — тоже (в 2P). Затягивайте клеммы с рекомендованным моментом — недотяг или перетяг приводит к нагреву. После монтажа проверьте работу рычагом и по возможности — тестером петли фаза-нуль для оценки тока КЗ в точке установки (Icu автомата должен быть выше расчётного тока КЗ).
В старых домах с алюминиевой проводкой обязательно используйте переходные гильзы или меняйте участок на медь. Не сочетайте в одном щитке автоматы разных производителей без проверки селективности — более дешёвый автомат может не выдержать ток КЗ, который «пропустит» более дорогой upstream.
Распространённые ошибки при работе с 2С16 и как их избежать
Самая частая — неправильный выбор номинала или кривой. 16 А C на линию с электроплитой 5–7 кВт быстро нагреется и будет отключаться. Другая ошибка — игнорирование температуры в щитке. В закрытом шкафу без вентиляции реальный номинал падает на 10–20 %.
Многие забывают о координации с УЗО или дифавтоматом. 2С16 отлично работает в паре с УЗО 30 мА, но не заменяет защиту от утечек. Ещё одна ловушка — использование 1P вместо 2P на критических линиях: при обрыве нуля может появиться опасное напряжение на корпусах приборов.
Современный контекст: 2С16 в 2026 году и ближайшие перспективы
В новых зданиях и при реконструкции всё чаще комбинируют классические автоматы с устройствами дуговой защиты (AFDD), умными реле и системами мониторинга потребления. 2С16 остаётся базовым элементом — надёжным, недорогим и проверенным десятилетиями. Производители добавляют модели с встроенным Wi-Fi или контактами для сигнализации, но принцип работы теплового и электромагнитного расцепителей остаётся прежним.
В реальных условиях российских сетей, где случаются колебания напряжения и старые линии, правильно подобранный и установленный 2С16 значительно снижает риск пожара от электропроводки. Регулярная проверка затяжки клемм раз в 2–3 года и визуальный осмотр щитка — простые действия, которые продлевают жизнь и защите, и вашему имуществу.
Это устройство не требует сложного обслуживания, но требует грамотного подхода на этапе проектирования и монтажа. Когда всё сделано правильно, вы просто забываете о нём — вплоть до следующего планового осмотра электрощитка.
