Радіолокаційна станція небо СВУ під індексом 1Л119 — це мобільний трикоординатний комплекс метрового діапазону з активною фазованою антенною решіткою, здатний виявляти повітряні цілі на відстані до 380 км при висоті польоту близько 20 км. Система автоматично вимірює координати, супроводжує до 100 об’єктів одночасно та передає дані в автоматизовані системи управління протиповітряною обороною.
Розроблена Нижегородським науково-дослідним інститутом радіотехніки у складі концерну «Алмаз-Антей», небо СВУ стала першою у світі РЛС, де технологію активної електронно-скануючої антени реалізували саме на метрових хвилях. Це дає їй перевагу при роботі з малопомітними цілями, чиї покриття та форма зазвичай розраховані на сантиметрові та дециметрові радари.
У реальних умовах конфліктів, зокрема під час російсько-української війни, такі станції виконують роль «далекоглядних очей» наземних військ. Вони інтегруються з комплексами С-300 та С-400, забезпечуючи раннє виявлення та цілевказання. Водночас неодноразові ураження цих радарів українськими дронами та високоточними засобами показують, наскільки пріоритетними цілями вони стають у сучасній війні.
Історія еволюції сімейства «Небо»
Коріння системи сягають радянських радарів П-12 та П-18 метрового діапазону, які вже тоді демонстрували здатність бачити цілі, важкодоступні для радарів вищих частот. На базі цих напрацювань у 1980-х створили стаціонарну станцію «Небо» 55Ж6 для військ ППО. Пізніше з’явилася мобільна двокоординатна версія 1Л13 «Небо-СВ» для сухопутних військ — вона надійшла на озброєння близько 1990 року і замінила старіші зразки типу П-18.
На початку 2000-х інженери модернізували платформу, додавши третю координату та активну фазовану решітку. Так народилася 1Л119 «Небо-СВУ». Серійні поставки в російську армію почалися ближче до 2017 року. Ключова відмінність від попередниці — перехід від механічного сканування до повністю електронного, цифрова обробка сигналів та інтегрований висотомір. Час розгортання скоротився, а стійкість до перешкод зросла.
Сьогодні небо СВУ залишається частиною ширшого сімейства. Існують багатодіапазонні комплекси на кшталт «Небо-М», де метровий модуль доповнюють сантиметровий та дециметровий. Проте саме 1Л119 орієнтована на максимальну мобільність для наземних частин.
Принцип роботи та технологічні рішення
Метровий діапазон означає довжину хвилі в кілька метрів. Така хвиля взаємодіє з літаком не як з гладкою поверхнею, а через явища резонансу та дифракції. Покриття «стелс», ефективні проти коротших хвиль, у цьому діапазоні часто втрачають частину своїх властивостей. Саме тому небо СВУ здатна фіксувати об’єкти з ефективною площею розсіювання 0,1 м² уже на 100 км.

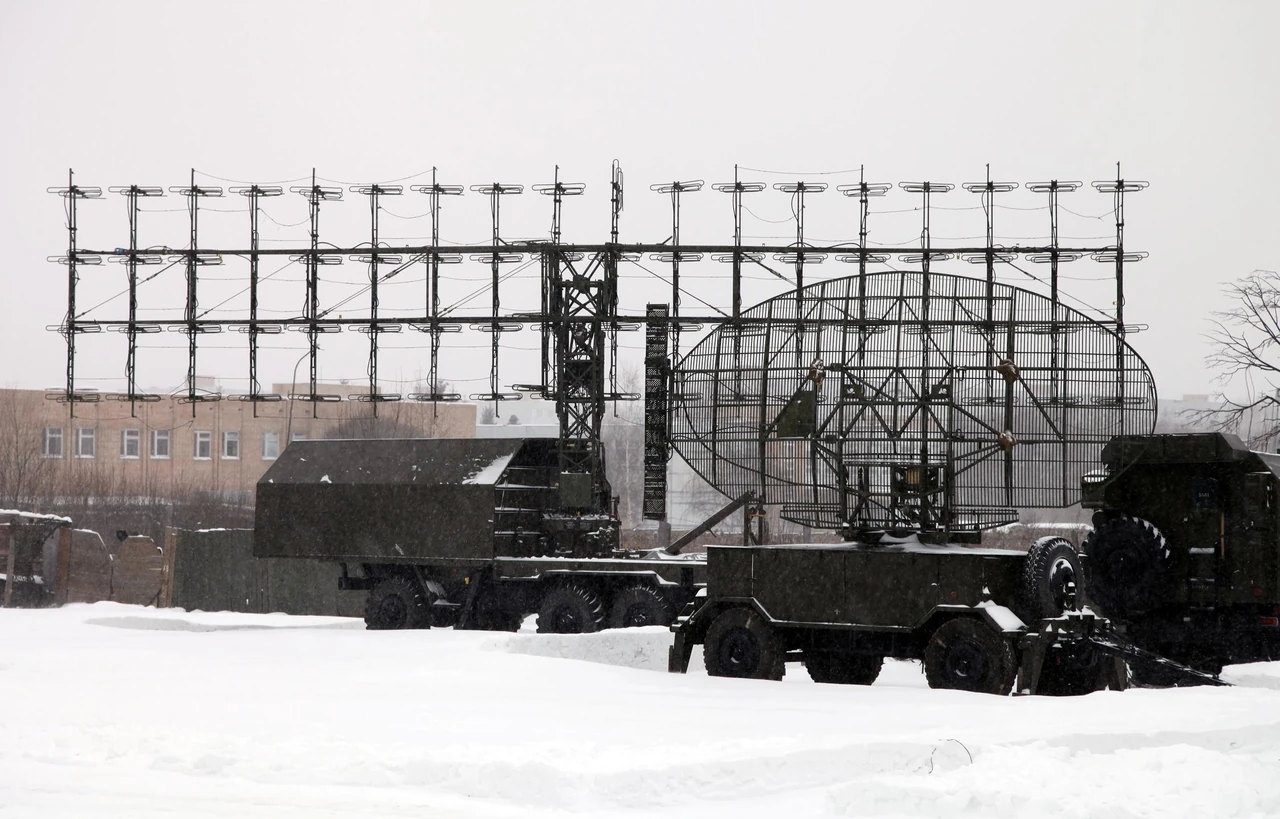

Антена складається з 84 вертикально поляризованих елементів типу Ягі, розміщених у решітці 14×6. Кожен елемент має власний твердотільний приймально-передавальний модуль. Електронне керування фазою сигналів дозволяє миттєво змінювати напрямок променя в азимуті та куті місця без жодного механічного руху. Це і є суть технології AESA — активної електронно-скануючої антени.
Цифрова обробка сигналів відбувається в реальному часі. Система адаптивно пригнічує бокові пелюстки діаграми спрямованості та підлаштовується під завадову обстановку. Оператор може обирати період огляду простору — 5, 10 або 20 секунд залежно від пріоритетів. Така гнучкість дозволяє балансувати між дальністю та швидкістю оновлення даних.
Тактико-технічні характеристики
Офіційні та незалежні джерела наводять близькі, але не завжди ідентичні цифри. Нижче наведено узагальнені значення, що базуються на даних виробника та відкритих оцінках.
| Параметр | Значення | Пояснення |
|---|---|---|
| Діапазон частот | Метровий (VHF) | Довжина хвилі кілька метрів, резонансний режим для стелс-цілей |
| Максимальна дальність (винищувач, висота 20 км) | до 380 км | На висоті 10 км — близько 270 км, на 500 м — 60–65 км |
| Зона по висоті (огляд / супровід) | до 40 км / до 140 км | Деякі джерела вказують вищі значення в режимі супроводу |
| Точність по дальності | ±100 м | Стабільний показник на всій дальності |
| Точність по азимуту | ±0,3° | Похибка ~2 км на 360 км, ~1,5 км на 270 км |
| Точність по куту місця | ±1,5° | Похибка до ±9,5 км на максимальній дальності — умовна трикоординатність |
| Кількість супроводжуваних цілей | до 100 | З оновленням кожні 5–20 секунд |
| Споживана потужність | 30 кВт | Забезпечується дизель-генераторами на шасі Урал або КамАЗ |
| Час розгортання | не більше 30 хв | Антена на напівпричепі, станція повністю мобільна |
| Напрацювання на відмову | 600 годин | У 2,4 раза вище, ніж у попередньої моделі 1Л13 |
Ці цифри роблять небо СВУ потужним інструментом раннього виявлення, але точність по висоті залишається обмеженням. На великих відстанях похибка в кілька кілометрів по висоті може ускладнювати точне цілевказання для ракетних комплексів.
Переваги та обмеження в реальних умовах
Головна перевага — здатність бачити те, що інші радари часто пропускають. Метрові хвилі створюють резонансні ефекти на елементах конструкції літака, збільшуючи ефективну площу розсіювання навіть у малопомітних апаратів. Повністю цифрова обробка та адаптивне пригнічення завад дозволяють працювати в умовах активного радіоелектронного протиборства.
Мобільність теж на висоті: станція перевозиться автомобільним транспортом і залізницею, розгортається на непідготовленій позиції. Час приведення в бойову готовність значно менший, ніж у стаціонарних аналогів сімейства «Небо».
Обмеження теж суттєві. Низька кутова роздільна здатність — наслідок довгої хвилі. Похибка по висоті ±1,5° перетворює трикоординатність на умовну. На відстані 300 км це означає помилку в кілька кілометрів по висоті, що ускладнює наведення зенітних ракет. Крім того, велика антена фізично помітна і стає пріоритетною ціллю для засобів придушення ППО.
У практиці сучасних війн це означає, що небо СВУ рідко працює ізольовано. Її зазвичай прикривають засобами ближнього радіусу дії та маскують. Проте навіть така обережність не завжди рятує від дронів-камікадзе та високоточних ударів.
Бойове застосування та досвід конфліктів
Станції небо СВУ входять до складу протиповітряної оборони сухопутних військ Росії. Вони забезпечують огляд повітряного простору, виявлення крилатих ракет, літаків тактичної та стратегічної авіації, а також видачу цілевказання комплексам С-300, С-400 та «Бук». Інтеграція в єдину автоматизовану систему дозволяє розподіляти цілі між різними вогневими засобами.
Під час бойових дій в Україні ці радари неодноразово ставали об’єктами ударів. Перші підтверджені ураження зафіксували ще у 2023 році. У 2024–2026 роках українські сили знищили або пошкодили кілька одиниць — зокрема в Херсонській області, Луганській області та в Криму біля Джанкоя. Деякі атаки проводилися невеликими групами дронів, що свідчить про вразливість навіть дорогих систем до відносно дешевих засобів.
Кожна така втрата — це не лише матеріальна шкода (оцінки сягають 60–100 мільйонів доларів за одиницю), а й пролом у інформаційному полі російської ППО. Без цих радарів зенітні комплекси втрачають дальнє виявлення і змушені покладатися на менш ефективні засоби.
Місце небо СВУ серед інших радарів
Порівняно з попередницею 1Л13 «Небо-СВ» нова станція виграє в точності, кількості супроводжуваних цілей та стійкості до завад. Антена стала більшою, з’явився інтегрований висотомір, а цифрова обробка замінила аналогову. Час напрацювання на відмову зріс більш ніж удвічі.
У порівнянні з багатодіапазонними комплексами типу «Небо-М» небо СВУ поступається універсальністю. «Небо-М» поєднує метровий, дециметровий та сантиметровий модулі й дає кращу точність. Проте 1Л119 дешевша, мобільніша та достатньо ефективна саме для завдань наземних військ.
На Заході аналогічних мобільних VHF-радарів з AESA небагато. Більшість сучасних систем зосереджені на вищих частотах для кращої роздільної здатності. Це робить небо СВУ унікальною в своїй ніші — як інструмент саме для раннього виявлення та протидії стелс-загрозам на стратегічних відстанях.
Система продовжує модернізуватися. Інженери працюють над покращенням алгоритмів обробки сигналів та зменшенням похибок. Проте фундаментальні фізичні обмеження метрового діапазону нікуди не зникнуть. У майбутніх конфліктах такі радари, ймовірно, будуть частиною змішаних мереж, де метрові станції відповідають за дальнє виявлення, а сантиметрові — за точне супроводження та наведення.
